• GL-70激光雷达系统在黑龙江水利厅流域项目发挥惊人效果
  •  2015年10月9日至月底,我公司受邀参与了黑龙江水利厅流域面积的激光雷达测绘项目。本次项目因为范围大,时间紧,需要在冬季天气变冷前快速完成数据采集,因此客户在原有计划的基础上选用了我们的小型激光雷达系统GL-70搭载Enstrom480B有人直升机上来进行补充数据采集。但是在实施过程中,GL-70完成了整个项目约80%的数据采集任务,我方技术组成员与客户方技术人员,连同飞行机组成员从黑龙江最北端呼中开始,在大兴安岭地区辗转于多个起降场,每完成一处的飞行,连夜检查数据,第二天赶往下一个点再继续。就这样,在27天时间内(包含8天等天气的时间),项目组成员驱车行程2700公里,飞行19个架次,完成了超过1600平方公里的流域面积测绘。GL-70设备稳定的发挥和简洁的操作,配合机组成员良好的飞行,助力项目组顺利的完成了这次任务。GL-70从配合完成项目到承担了大部分区域的测绘,充分证明了该设备稳定的性能、超乎预期的效率和优良的产品质量。

    GL-70是我公司2014年研发的小型激光雷达系统,原为无人机使用设计,配置的是riegl超小型激光扫描仪VUX-1和5000万像素的相机,适用于低空高精度条带状测绘。但该项目技术要求1:2000的数据,针对这种情况,我们果断的采取将设备效率最大化的方案,飞行高度500米,速度150公里/小时,激光脉冲频率设置在200kHz,扫描速度51Hz,视场角设置为120度,得到的激光点云数据密度为1.5点/平方米,影像分辨率15公分,完全达到1:2000的精度要求。

    在本次项目过程中,值得一提的有如下几点:

    1、     GL-70从适用于高精度、高点云密度的条带状测绘设备拓展到适用于1:2000精度要求的面积测绘。

    2、     GL-70在飞行高度一致的情况下,带宽大大超过其他激光雷达设备,因而效率很高,对天气的要求则不是太大。

    3、     GL-70体积小,重量轻,既适用于无人机飞行平台,也适用于有人机平台,安装及运输都非常方便。

    4、     GL-70智能采集数据,操作简单。在本项目中我们没有配置设备操作人员,仅简单培训飞行员在飞行过程中注意观察设备运行参数即可。

    5、     GL-70数据预处理流程简单,即使没有技术基础的人员,经过我方技术人员简单培训,也可以顺利完成数据完整性的检查任务。

    6、     GL-70良好的技术配置让设备可以发挥最大效率。激光扫描仪330度视场角,相机90度视场角,飞行500米高可以在保证重叠度的情况下,达到700米的带宽。

    7、     GL-70稳定的性能发挥使得项目实施非常顺利。

    实践证明,GL-70是一款适用于多个飞行平台的多功能激光雷达系统。经过这次任务,我们对产品更有信心,也坚定了在产品设计和生产过程中“把方便让给客户”的理念。我们会一如既往,为客户打造更好的设备,提供更优质的服务。

    测区示意图

    哈尔滨宾县-LAS


    哈尔滨宾县-DOM

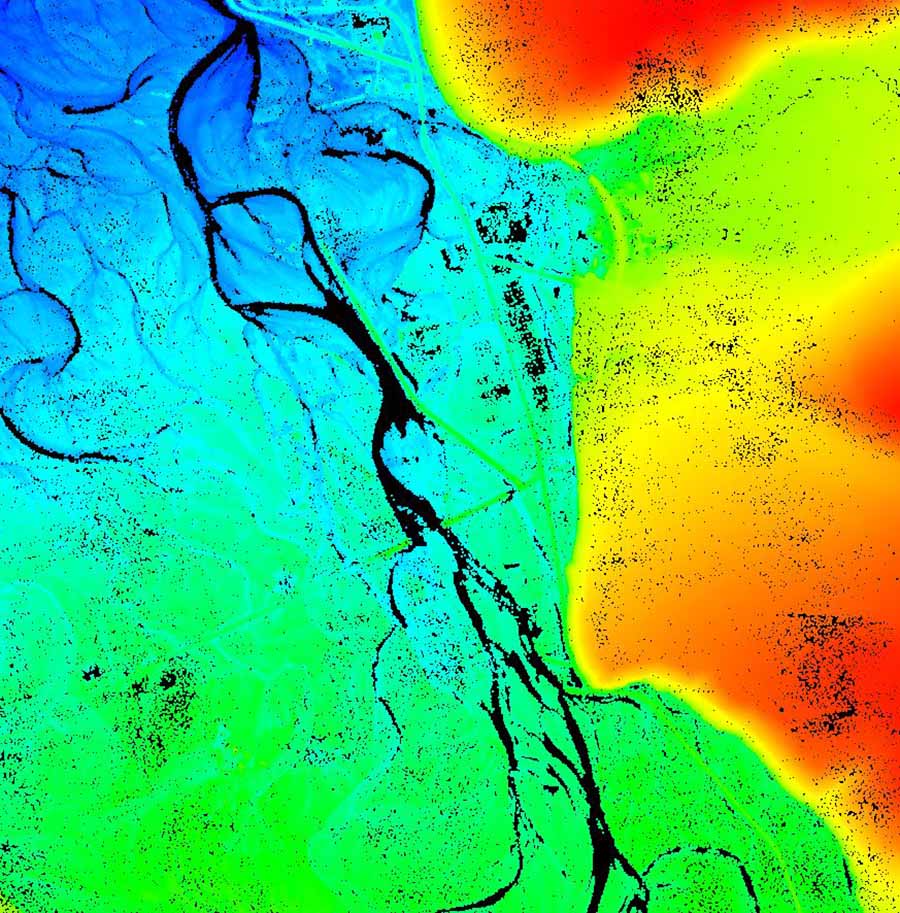

    某河段-LAS


    某河段DOM
