吉鸥信息顺利实施国内首个无人机LiDAR真实项目
2013年03月02日

2013年2月,吉鸥信息运用GL-300集成系统挂载于无人直升机顺利实施了河南信阳电力选线项目,项目总长为40km,高清区和低清区各20km。高清区飞行高度200m,点云密度约30点/平方米,影像地面分辨率为5cm;低清区飞行高度500m,点云密度约10点/平方米,影像地面分辨率为10cm。

数据采集完成后,我公司选取了均匀分布于测区内的若干验证点,利用多台双频GPS与测区内控制点进行静态观测联测,将得到的准确坐标与我们获取的激光数据坐标进行严格比对,事实证明,此次获取的激光数据水平精度和高程精度均优于10cm,项目成果得到肯定。作为国内首个无人机LIDAR真实项目,我公司通过严格的方法,验证了公司集成设备的质量和精度,同时也第一次将无人机LIDAR技术从理论和实验阶段向前推进了一大步,使其成功应用于工程实践项目。

newinfo-24 (1).jpg

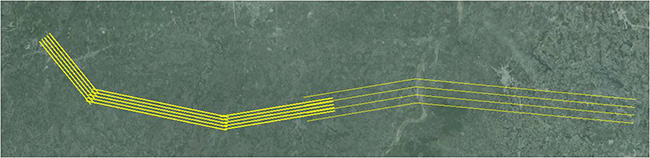

项目航线设计

newinfo-24 (2).jpg

GL300与飞行平台

newinfo-24 (3).jpg

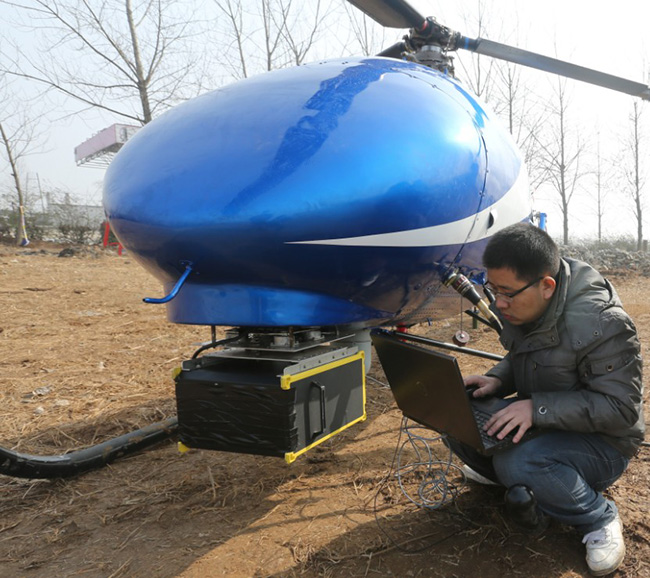

利用网线直接下载数据

newinfo-24 (4).jpg

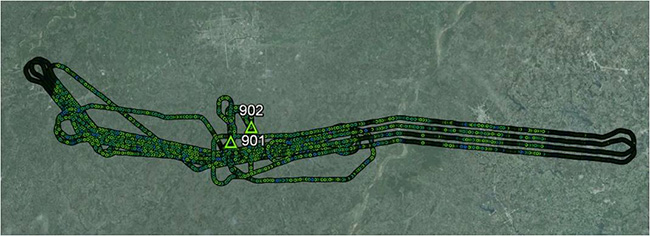

实际飞行航线

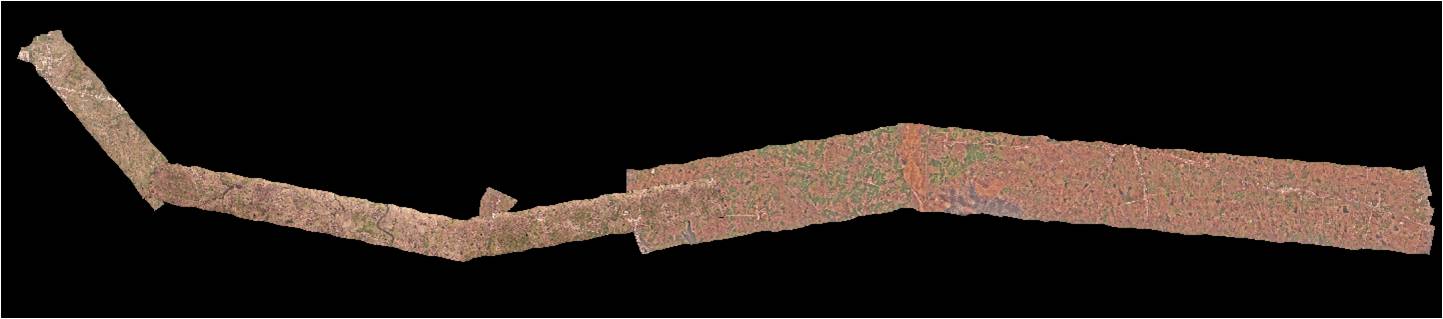

全测区DOM成果

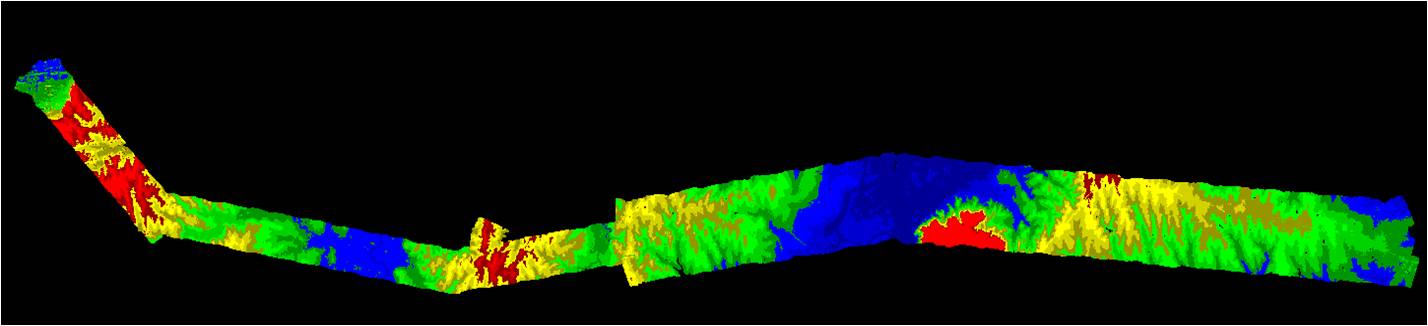

按高程渲染的全测区激光点云成果

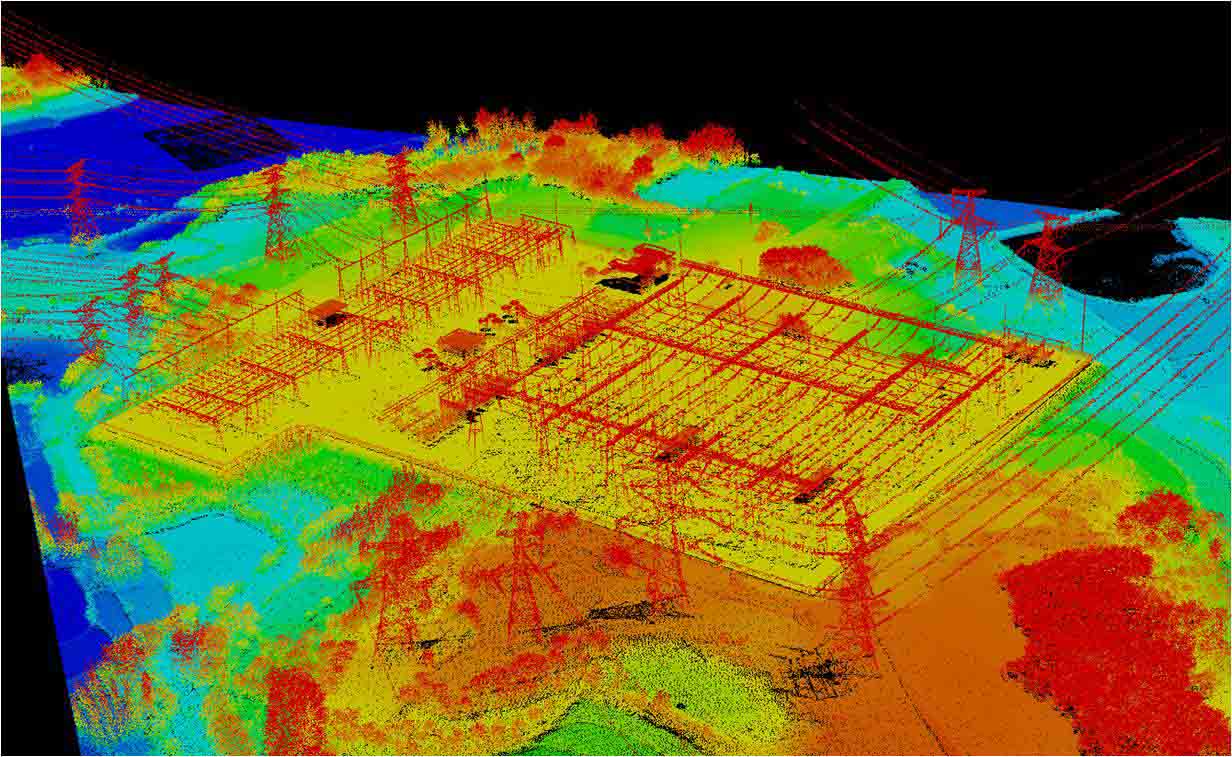

测区起点变电站点云图

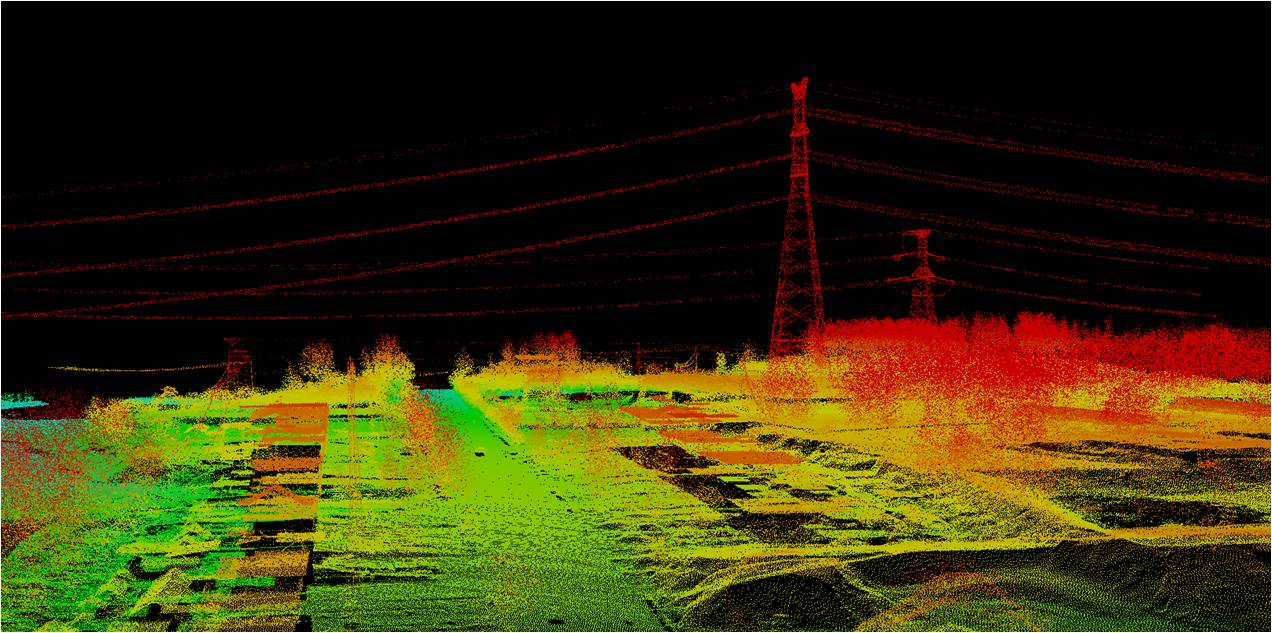

测区内高压线塔点云图

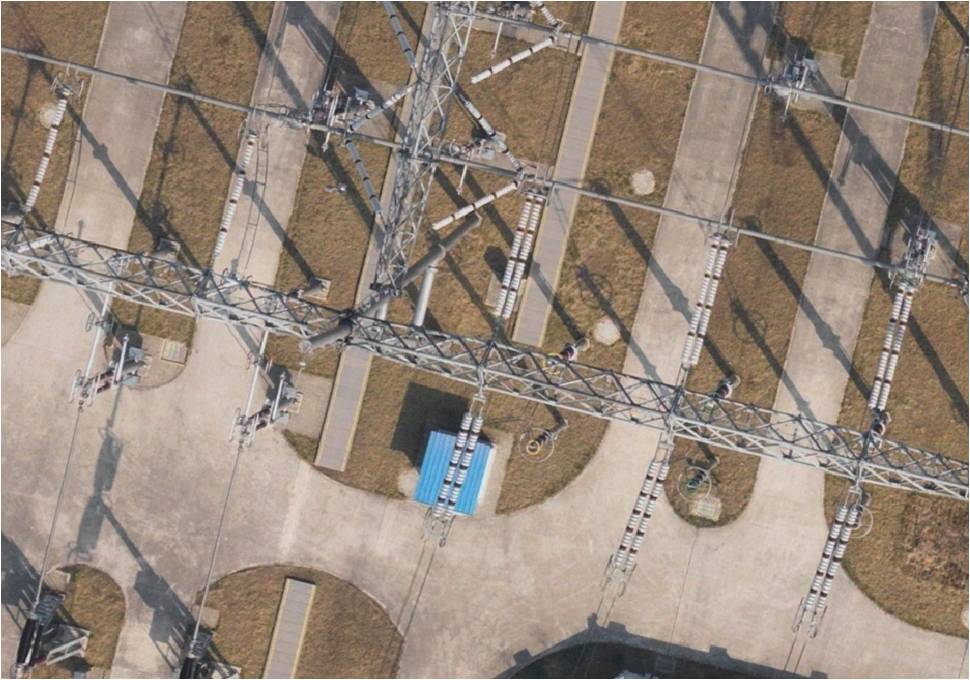

测区起点变电站DOM细节

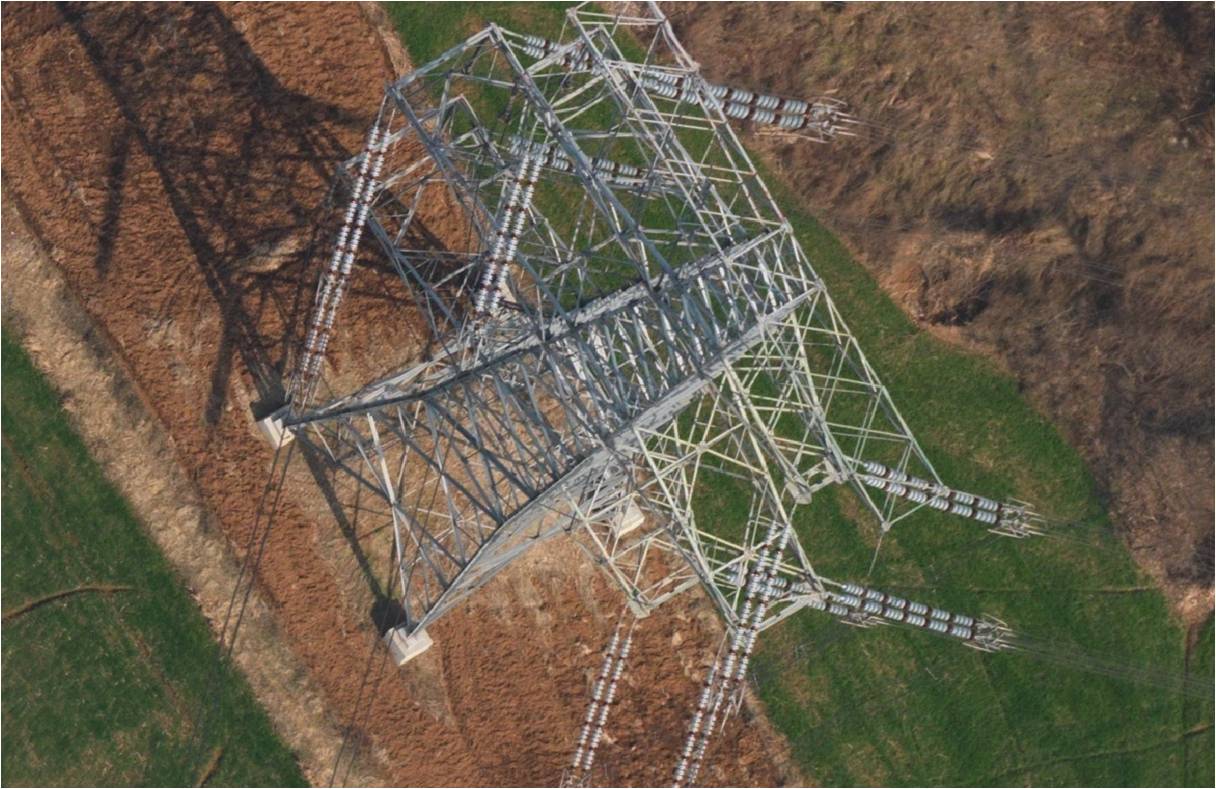

测区内某电塔DOM细节

newinfo-24 (11).jpg

数据采集完成后与客户的合影
